Классы и назначение гирь для весового оборудования

8 февраля 2017 г. Просмотров: 29424

В торговле мелочей не бывает. Даже обычные гири играют важную роль в корректной работе весового оборудования. Какие виды гирь используются для взвешивания и калибровки, какими характеристиками они обладают, как правильно выбрать гири для различных типов весов? Об этом – в нашей статье.

Кому нужны гири?

Гири используют:

  • Лаборатории: промышленные, научные, фармацевтические.
  • Торговые предприятия для взвешивания товара и контроля весов.
  • Контролирующие организации, в том числе государственные, для проверки весового оборудования.
  • Производственные предприятия общего и специального назначения для взвешивания готовой продукции и контроля ее качества.

«Гиревый» стандарт

Гири предназначены для определения массы груза, поверки и настройки весов. Гири относятся к стандартизированному оборудованию. Форма, классы и назначение гирь четко определены положениями ГОСТ. Также в стандартах указаны типы весового оборудования, для работы с которым применяются гири.

В зависимости от массы, гири имеют разную форму:

  • При массе до 1 грамма – плоские прямоугольники.
  • При массе от 1 г до 50 кг – цилиндрические или конусообразные. Гири могут быть с головкой для того, чтобы их было удобно держать. Это не противоречит нормативам. Изготовление таких гирь сложнее, чем обычных цилиндрических, поэтому цена на них выше.
  • Торговые гири массой от 5 до 50 кг – параллелепипеды со скругленными краями.

Гири изготавливают из металла, чаще всего из стали. Торговые гири большой массы иногда делают из серого чугуна.

Гири высокого класса точности, предназначенные для аналитических весов, изготавливают из сплавов определённой плотности (значения прописаны в государственном стандарте). Обычно используют алюминий или нейзильбер — сплав из меди, никеля и цинка.

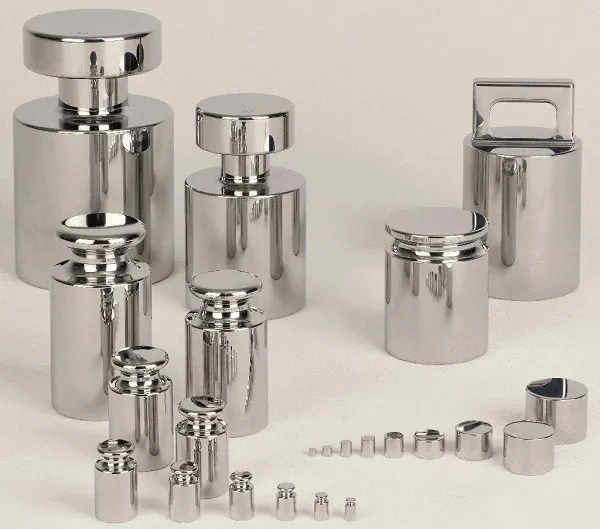

На фото – комплект гирь

На фото – комплект гирь

Гири: классы и типы

Все гири (или наборы гирь) относятся к одному из семи существующих классов точности. Их можно использовать для проверки весового оборудования, других гирь меньшего класса точности и непосредственно для взвешивания:

  • E1 – для калибровки и взвешивания на аналитическом и лабораторном весовом оборудовании l (специального) класса точности, а также для проверки гирь класса Е2.
  • E2 - для калибровки и взвешивания на аналитическом и лабораторном весовом оборудовании l (специального) и ll (высокого) класса точности, для проверки гирь класса F1.
  • F1 - для калибровки и взвешивания на лабораторном весовом оборудовании ll (высокого) класса точности и для проверки гирь класса F2.
  • F2 - для калибровки и взвешивания на лабораторных весах ll (высокого) класса точности и проверки гирь класса М1.
  • M1 - для калибровки и взвешивания на весах lll класса точности и проверки гирь классов М2 и М3.
  • М2 и М3 используются для взвешивания массы груза на торговых весах.

Гири делятся на калибровочные, эталонные и торговые.

  • Калибровочные имеют сертификат Российской системы калибровки и предназначены для калибровки, настройки и юстировки электронных весов и их аналогов. Калибровка с помощью гирь нужна для приведения весов к необходимым или заданным параметрам взвешивания. Калибровка весового оборудования определенного класса осуществляется гирями более высокого класса точности.
  • Эталонные гири выступают образцом взвешивания и предназначаются для проверки весового оборудования и других гирь. Эталонные (образцовые) гири имеют свидетельство о поверке и соответствии нормативам.
  • Гири общего пользования предназначаются для взвешивания массы груза или товара на неспециализированном рычажном весовом оборудовании.

Эталонные и калибровочные весы различаются только сферой применения и сертификатами использования. Метрологические характеристики у них одинаковы.

Гири используют не только для взвешивания, но и для настройки весового оборудования и проверки других гирь

Гири используют не только для взвешивания, но и для настройки весового оборудования и проверки других гирь

Погрешности измерений

Погрешности измерений существуют при работе на любом оборудовании. Стандарты РФ допускают определенные отклонения значений взвешивания в одну или другую сторону. Чем ниже класс точности весового оборудования, для которого предназначаются гири, тем больше его погрешность.

Таблица допустимых отклонений при взвешивании гирями разного класса

Значение массы

Пределы допустимых отклонений гирь различного класса точности, мг

E 1

E 2

F 1

F 2

М 1

1 мг

0,002

0,006

0,02

0,06

0,2

2 мг

0,002

0,006

0,02

0,06

0,2

5 мг

0,002

0,006

0,02

0,06

0,2

10 мг

0,002

0,008

0,025

0,08

0,25

20 мг

0,003

0,01

0,03

0,1

0,3

50 мг

0,004

0,012

0,04

0,12

0,4

100 мг

0,005

0,015

0,05

0,15

0,5

200 мг

0,006

0,02

0,06

0,2

0,6

500 мг

0,008

0,025

0,08

0,25

0,8

1 г

0,01

0,03

0,1

0,3

1,0

2 г

0,012

0,04

0,12

0,4

1,2

5 г

0,015

0,05

0,15

0,5

1,5

10 г

0,02

0,06

0,2

0,6

2,0

20 г

0,025

0,08

0,25

0,8

2,5

50 г

0,03

0,1

0,3

1,0

3,0

100 г

0,05

0,15

0,5

1,5

5

200 г

0,1

0,3

1,0

3,0

10

500 г

0,25

0,75

2,5

7,5

25

1 кг

0,5

1,5

5

15

50

2 кг

1,0

3,0

10

30

100

5 кг

2,5

7,5

25

75

250

10 кг

5

15

50

150

500

20 кг

10

30

100

300

1000

Согласно требованиям ГОСТа, погрешность гири для поверки весов не должна превышать 1/3 пределов допускаемой погрешности средств измерений.

Пример расчетов по таблице

Для лабораторных весов Масса ВК-300.1, которые имеют ll (высокий) класс точности, требуется дополнительно приобрести гирю. Предел взвешивания модели - 300 гр, требуемая точность – 0,01 г.

Для лабораторного оборудования высокого класса точности используются гири класса точности F2. Находим по таблице соответствующий класс. Определяем, что по весовому ограничению весам Масса ВК-300.1 подходит гиря в 200 гр. Осталось проверить ее погрешность. У 200-граммовой гири класса F2 предел допускаемых отклонений составляет +/- 3мг. Согласно стандартам, погрешность гири должна составлять 1/3 погрешности весов, которая в нашем примере равна 0,01 гр. Треть от этого числа составляет как раз 3 мг (0,003 гр.). Следовательно, данная гиря подойдет для лабораторных весов Масса ВК-300.1

Правила выбора гирь

Самый важный критерий – класс точности оборудования, для которого приобретают гири.

Уточнить характеристики модели можно по технической документации или на сайте производителя.

Все современное весовое оборудование сертифицировано по ГОСТу, но для более ранних моделей, которые выпускались согласно техническим условиям (ТУ), можно применять калибровочные гири, ориентируясь на данные в документации на весы.

Для того, чтобы правильно рассчитать нужный класс гирь для калибровки весового оборудования и взвешивания массы, можно воспользоваться таблицей допустимых погрешностей, или обратиться к специалистам нашей компании. Они помогут подобрать гири под конкретное оборудование.
